Connecteurs de batterie pour voiture RC électrique : comment éviter les pertes de puissance et les faux contacts

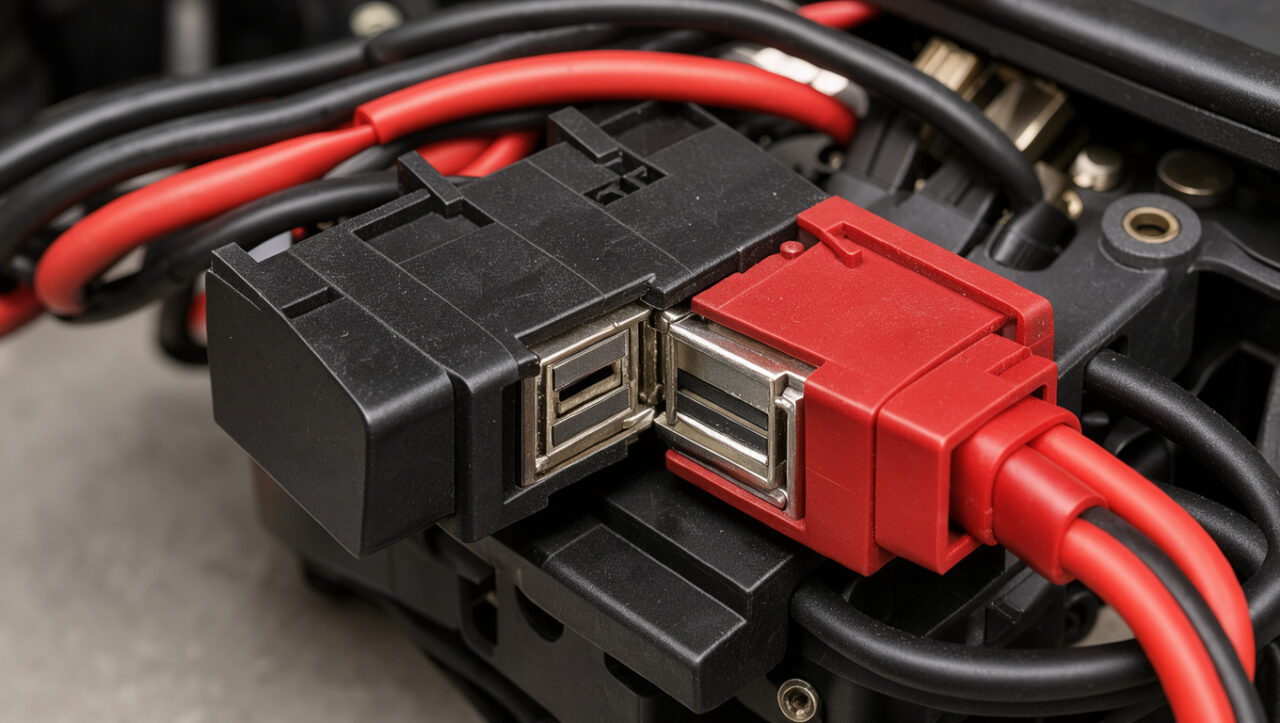

Sur une voiture RC électrique, le connecteur transporte tout le courant entre l’accu et le variateur. Une prise trop petite, oxydée ou mal soudée crée une résistance électrique. Sous forte accélération, la tension chute, le variateur chauffe et l’auto perd de sa relance.

Le choix doit suivre le courant réellement demandé, le format de la batterie et la place disponible dans le châssis. Un connecteur fiable supporte les appels de courant répétés, reste serré après de nombreux branchements et se démonte sans arracher les fils.

Comparez les prises selon votre configuration RC ↓

Pourquoi un faux contact coûte des performances

À pleine charge, un moteur brushless tire des pointes de courant bien supérieures à sa consommation moyenne. Chaque milliohm ajouté par une cosse lâche, une soudure terne ou un câble sous-dimensionné produit de la chaleur. Cette perte se ressent surtout à la remise des gaz.

Le symptôme classique est une voiture nerveuse pendant quelques minutes, puis molle en sortie de virage. Le variateur peut aussi atteindre sa protection thermique. Avant de modifier le pignon ou les paramètres, contrôlez la connectique et le réglage du variateur.

XT30, Deans, XT60 et XT90 : quel connecteur pour quel usage ?

Les prises Tamiya blanches équipent encore certains modèles de loisir. Leur surface de contact limitée et leur maintien mécanique modeste les réservent à de faibles intensités. Elles chauffent vite sur un buggy ou un monster à moteur brushless et constituent rarement un bon choix pour rouler en course.

Le Deans, aussi appelé T-Plug, reste compact et courant en 1/10 électrique. Il convient à de nombreux ensembles 2S, à condition d’utiliser des exemplaires de qualité et de garder des lamelles fermes. Son montage demande toutefois une soudure précise, car les deux bornes sont proches.

Le XT60 offre un guidage franc, des contacts dorés et une prise en main facile. Il équipe volontiers les packs 2S et 3S de voitures de loisir ou de bash. Son encombrement peut gêner dans les châssis 1/10 de compétition où l’espace sous la carrosserie est compté.

Le XT90 vise les ensembles plus gourmands : gros monster trucks, 1/8 électrique et batteries 4S à 6S. Sa section de contact limite les échauffements à fort courant, au prix d’un poids et d’un volume supérieurs. Les familles EC3/EC5 suivent la même logique de taille et de capacité.

Choisir une prise compatible avec l’ensemble électrique

Le connecteur de l’accu, celui du variateur et celui du cordon de charge doivent partager le même standard et la même polarité. Les adaptateurs dépannent au stand, mais ils ajoutent deux contacts et une longueur de câble. Ils ne doivent pas rester en permanence sur une auto sollicitée.

• XT30 : petites voitures, électronique légère et accus compacts ;
• Deans ou XT60 : la majorité des plateformes 1/10 en 2S ou 3S ;
• XT90 ou EC5 : 1/8 et configurations 4S à 6S à forte demande ;
• prise d’origine conservée : matériel d’initiation à puissance modérée.

La section du fil compte autant que la prise. Du câble silicone 12 AWG convient souvent aux installations 1/10 puissantes ; le 10 AWG se justifie sur les gros ensembles 1/8. Un fil trop gros devient rigide, fatigue les soudures et peut limiter le débattement de suspension.

Réussir une soudure qui tient en course

Utilisez un fer suffisamment puissant, idéalement 60 à 80 W avec une panne propre et large. Un fer trop faible reste longtemps sur la borne, chauffe le plastique et donne une soudure granuleuse. L’étain doit fondre rapidement au contact de la pièce chauffée, sans baigner le connecteur.

1. Coupez les deux fils à longueur, puis dénudez environ 4 mm.
2. Étamez séparément le cuivre et la coupelle du connecteur avec un flux adapté.
3. Soudez un fil, laissez refroidir, puis soudez le second pour éviter tout court-circuit.
4. Posez une gaine thermorétractable avant la soudure et contrôlez la polarité au multimètre.

Ne soudez jamais les deux pôles en même temps sur une batterie. Travaillez accu débranché, avec un connecteur mâle ou femelle fixé dans un support. Une inversion de polarité détruit fréquemment le variateur dès le branchement.

Contrôles rapides avant de prendre la piste

Inspectez les prises à chaque préparation : plastique bruni, jeu entre les fiches, fil raidi près de la soudure ou gaine coupée imposent une réparation. Après un run, un connecteur seulement tiède est normal ; s’il devient difficile à tenir, cherchez la cause avant le pack suivant.

Gardez les contacts propres et secs, surtout après une séance sur terrain humide. Les projections accélèrent l’oxydation et peuvent créer des microcoupures. Les autres mesures de protection détaillées pour rouler avec une voiture RC par temps humide réduisent aussi ce risque.

Connecteurs batterie voiture RC électrique : le bon compromis

Uniformiser les prises de vos accus, de votre chargeur et de vos voitures simplifie les journées de roulage. Prévoyez des cordons de charge dédiés plutôt que des adaptateurs empilés, puis vérifiez leur état dans votre checklist avant une course RC.

Pour une 1/10 2S performante, un Deans bien monté ou un XT60 de bonne qualité reste cohérent. Pour une 1/8 en 4S ou 6S, passez à une connectique plus dimensionnée. La régularité des soudures et l’absence de jeu apportent davantage qu’un changement de prise dicté par la mode.
